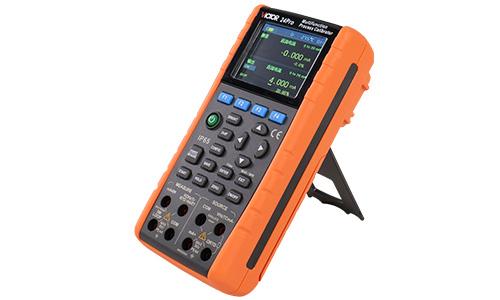

VICTOR 24Pro多功能過程校驗儀
一、 產品基本特性
1. 多功能、高精度、高穩定度的現場過程校驗器，提供強大的測量和輸出功能以及特殊功能，幾乎滿足過程控制現場所有的校驗工作。
2. 輸入測量基本特性
    測量最高精度達0.01%，測量顯示為5位。
    測量功能包括：直流電壓、直流電流、電阻、熱電偶、熱電阻、頻率等。
    可進行二線制、三線制、四線的電阻和熱電阻測量。
    數學處理功能：數據保持、比例、平均值、最大值/最小值等。
    內部24V回路供電并測量回路電流。
3. 模擬輸出基本特性
    輸出最高精度達0.01%，輸出顯示為6位。
    輸出功能包括：直流電壓、直流電流、模擬電阻、熱電偶、熱電阻、模擬變送器輸出、頻率等。
    輸出可增減設置，并可接通或斷開輸出，操作簡單快捷。
    DCI輸出可提供手動步進、自動步進和自動斜坡輸出。
    內部提供24V回路電源。
4. 測量和輸出為兩個相互獨立的隔離通道，測量和輸出工作可同步進行，可同時顯示輸入測量值和輸出設定值。
5. 提供豐富可選的溫度分度。內置高精度溫度傳感器，具有高精度的熱偶冷端補償功能，熱偶冷端補償可選 擇接入或斷開。
6. 儀表內置大容量的數據存儲器，可存儲多達1000個（組）現場校驗的數據。可在本機閱讀記錄數據，或傳送至用戶上位PC機。
7. 采用上下左右鍵可對設定值進行增減操作，使儀表操作靈活、方便快捷。
8. 3.2寸TFT顯示屏，支持多重數據顯示、直觀的用戶界面。
9. 其它功能：自動電源關閉、電池電量檢測、背光亮度設定、日期時間顯示及設定、環境溫度檢測、工頻頻率設置等。
10. 兩種電源供電方式
    儀表可通過電池倉內的4節5號堿性電池供電，或使用電源適配器供電。


二、 產品基本功能及性能（技術指標）
輸入測量功能   [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]

測量功能	量程	測量范圍	分辨力	準確度		備     注
直流電壓 DCV	50mV	-55.000～55.000mV	1μV	0.01+0.01		輸入電阻：約100MΩ（50mV/500mV） 約1MΩ（5V/50V） 輸入電流小于1nA
	500mV	-550.00～550.00mV	10μV	0.01+0.01
	5V	-5.5000～5.5000V	0.1mV	0.01+0.01
	30V	-35.000～35.000V	1mV	0.01+0.01
直流電流 DCI	50mA	-55.000m～55.000mA	1μA	0.01+0.01		分流電阻：約10Ω 輸入電阻：約20Ω
電阻OHM	500Ω	0.00～550.00Ω	0.01Ω	0.01+0.01		2W/3W/4W測量  500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 測量精度中不包含引線電阻
	5KΩ	0.0000～5.5000KΩ	0.1Ω	0.01+0.01
熱電偶 TC	R	0°C～1767°C	1°C	0～500℃ 500～1767℃	1.8℃ 1.5℃	精度中不包含冷端補償的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響
	S	0°C～1767°C
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃  0.0～1372.0℃	1.2℃ 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃ 0.0～1000.0℃	0.9℃ 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃   0.0～1200.0℃	1.0℃ 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃ 0.0～400.0℃	1.0℃ 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃  0.0～1300.0℃	1.5℃ 0.9℃
	B	600°C～1820°C	1°C	600～800℃   800～1000℃  1000～1820℃	2.2℃ 1.8℃ 1.4℃
	L	-60.0°C～900.0°C	0.1°C	-60.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-100.0°C～600.0°C		-100.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
	A	0°C～2500°C	1°C	0～1600℃ 1600～2000℃ 2000～2500℃	2.0℃ 2.2℃ 2.4℃
	C	0°C～2310°C		0～1600℃ 1600～2000℃ 2000～2310℃	2.0℃ 2.2℃ 2.4℃
	D	0°C～2310°C		0～100℃ 100～270℃ 270～1200℃ 270～2310℃	2.6℃ 2.4℃ 2.2℃ 2.4℃
	G	100°C～2315°C		0～300℃ 300～1500℃ 1500～2315℃	1.6℃ 1.0℃ 2.0℃
	P	0°C～1395°C		0～1000℃ 1000～1395℃	1.6℃ 2.0℃
	M	-50.0°C～1410.0°C	0.1°C	-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C	1.0℃ 1.6℃ 2.0℃
熱電阻 RTD	PT100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃   0.0～400.0℃    400.0～800.0℃	0.5℃ 0.7℃ 0.8℃	2W/3W/4W測量  500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響
	PT200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃  300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	PT500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃  300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	PT1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃  300.0～630.0℃	0.3℃ 0.5℃ 0.7℃
	PT100 3916	-200.0°C～630.0°C		-200.0～0.0℃   0.0～300.0℃    300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	PT100 3926	-200.0°C～630.0°C		-200.0～0.0℃   0.0～300.0℃    300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	Ni120	-80.0°C～260.0°C		-80.0°C～0.0°C 0.0°C～260.0°C	0.3℃ 0.4℃
	Cu10	-100.0°C～260.0°C		-100.0°C～260.0°C	1.8℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
頻率 FREQ	500Hz	1.00Hz～500.00Hz	0.01Hz	±2個字		輸入耦合：交流 輸入阻抗：大于100 KΩ            <100 pF 頻率靈敏度：方波至少3V Vp-p 50%占空比
	5KHz	0.5001KHz～5.0000KHz	0.1Hz
	50KHz	5.001KHz～50.000KHz	1Hz
	CPM	1～100000 CPM	1CPM	±1CPM
回路供電 LOOP	24 V			10%		短路保護  最大電流：22 mA  最大輸入電壓：30 V 直流  輸出電阻：250Ω標稱值

其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 顯示刷新速率：2次/秒 。
* 輸入端最大施加電壓：60Vpk ；輸入端最大施加電流：100mA。
電流輸入保護：100mA/250V Fast FUSE
* 輸入共模抑制：50Hz /60 Hz  > 120分貝   ；  輸入串模抑制：50Hz /60 Hz  > 60分貝
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃   （溫度范圍<18℃ 或 >28℃）
* 內置有可選的250 ?  HART回路電阻，而無需單獨攜帶負載電阻

模擬輸出功能  [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]

輸出功能	量程	輸出范圍	分辨力	準確度		備     注
直流電壓 DCV	100mV	-10.000～110.000mV	1μV	0.01+0.01		最大輸出電流：0.5mA  輸出電阻：XXXmΩ
	1V	-0.10000～1.10000V	10μV	0.01+0.01		最大輸出電流2mA 輸出電阻：XXXmΩ
	10V	-1.0000～11.0000V	0.1mV	0.01+0.01		最大輸出電流5mA 輸出電阻：XXXmΩ
直流電流 DCI	33mA	0.000～33.000mA	1μA	0.01+0.01		在20 mA時，最大負載670Ω電阻 模擬變送器時，外部回路供電5～28V
電阻OHM	400Ω	0.00～400.00Ω	0.01Ω	0.01+0.01		激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差，精度不包含引線電阻
	4KΩ	0.0000～4.0000 KΩ	0.1Ω	0.01+0.01
熱電偶 TC	R	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	精度中不包含冷端補償的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響
	S	0°C～1767°C
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	L	-200.0°C～900.0°C	0.1°C	-200.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-200.0°C～600.0°C		-200.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
	A	0°C～2500°C	1°C	0～1600℃ 1600～2000℃ 2000～2500℃	2.0℃  2.2℃ 2.4℃
	C	0°C～2310°C		0～1600℃ 1600～2000℃ 2000～2310℃	2.0℃  2.2℃ 2.4℃
	D	0°C～2310°C		0～100℃ 100～270℃ 270～1200℃ 270～2310℃	2.6℃  2.4℃ 2.2℃ 2.4℃
	G	100°C～2315°C		0～300℃ 300～1500℃ 1500～2315℃	1.6℃  1.0℃ 2.0℃
	P	0°C～1395°C		0～1000℃ 1000～1395℃	1.6℃ 2.0℃
	M	-50.0°C～1410.0°C	0.1°C	-50.0°C～100.0°C 100.0°C～1000.0°C 1000.0°C～1410.0°C	1.0℃  1.6℃ 2.0℃
熱電阻 RTD	PT100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差 精度不包含引線電阻 精度中不包括熱電勢的影響   支持脈沖變送器和脈沖時間短至 10ms 的 PLC
	PT200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	PT500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	PT1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	PT100 3916	-200.0°C～630.0°C		-200.0～0.0℃   0.0～300.0℃    300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	PT100 3926	-200.0°C～630.0°C		-200.0～0.0℃   0.0～300.0℃    300.0～630.0℃	0.5℃ 0.7℃ 0.8℃
	Ni120	-80.0°C～260.0°C		-80.0°C～0.0°C 0.0°C～260.0°C	0.3℃ 0.4℃
	Cu10	-10.0°C～250.0°C		-100.0°C～260.0°C	1.8℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
頻率 FREQ	100Hz	1.00 Hz ~110.00Hz	0.01Hz	±2個字		輸出波形為方波,可調幅度0~11V  以上幅度誤差均為±5%讀數+0.5V 占空比：50% 負載： >100KΩ
	1KHz	0.100 KHz ~1.100KHz	1Hz	±2個字
	10KHz	1.0KHz~11.0KHz	0. 1KHz	±2個字
	50KHz	10KHz~50KHz	2KHz	±5個字
	CPM	1～1200 CPM	1CPM	±1CPM

其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 輸出端最大施加電壓：約30Vpk   ；   輸出端最大施加電流：約25mA
* 負載特性： 容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ） ；  感性負載≥0.01uF 100uH（DCA）
   輸出負載影響  DCmV（0.001%滿刻度+ 1 nV）/ mA  ； DCV（0.001%滿刻度+ 1 nV）/ mA
* 溫度系數：0.1 × 基本精度 / ℃   （溫度范圍<18℃ 或 >28℃）
