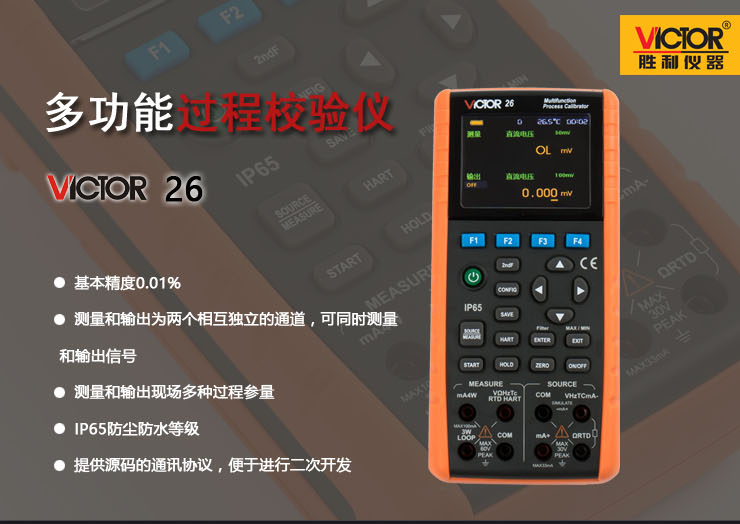

VICTOR 26多功能過程校驗儀具有高精度測量和輸出現場所需的各種過程參量，適用于現場溫度變送器、壓力變送器、DCS、PLC等系統的調試和校準，并在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。
 產品基本功能及性能（技術指標）
輸入測量功能   [ 用于校準后一年內、23℃±5℃、20～70%RH、準確度=±（%讀數+%量程）]

測量功能	量程	測量范圍	分辨力	準確度	備     注
直流電壓 DCV	50mV	-5.000mV～ 55.000mV	1μV	0.01+0.01	輸入電阻： 約100MΩ
	500mV	-50.00mV～ 550.00mV	10μV	0.01+0.01
	5V	-0.5000V～ 5.5000V	0.1mV	0.01+0.01	輸入電阻：約1MΩ
	30V	-5.000V～ 35.000V	1mV	0.01+0.01
直流電流 DCI	50mA	-5.000mA～ 55.000mA	1μA	0.01+0.01	分流電阻：約10Ω
歐姆 OHM （4W）	500Ω	0.00Ω～550.00Ω	0.01Ω	0.01+0.01	500Ω約1mA激勵 5KΩ約0.1mA激勵 開路電壓：約2.5V 測量精度中不包含引線電阻
	5KΩ	0.0000 KΩ～ 5.5000KΩ	0.1Ω	0.01+0.01
頻率 FREQ	50KHz	3Hz～50.00000KHz	0.01Hz	0.01+0.00004	輸入阻抗： 大于100 kΩ 頻率靈敏度： 方波至少3V Vp-p 50%占空比
	CPM	180～3000000 CPM	1CPM	±2個字
熱電偶 TC	R*	0°C～1767°C	1°C	0～500℃   : 1.8℃ 500～1767℃  : 1.5℃	采用ITS-90溫標 精度中不包含冷端補償?shù)恼`差
	S*	0°C～1767°C
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃   : 1.2℃ 0.0～1372.0℃   : 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃  : 0.9℃      0.0～1000.0℃  : 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃   : 1.0℃     0.0～1200.0℃  : 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃   : 1.0℃      0.0～400.0℃   : 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃  : 1.5℃ 0.0～1300.0℃  : 0.9℃
	B*	600°C～1820°C	1°C	600～800℃    : 2.2℃ 800～1000℃   : 1.8℃    1000～1820℃  : 1.4℃
	L	-60.0°C～900.0°C	0.1°C	-60.0～0.0℃      0.7℃   0.0～900.0℃     0.5℃
	U	-100.0°C～600.0°C	0.1°C	-100.0～0.0℃    0.7℃   0.0～600.0℃     0.5℃
熱電阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃  : 0.5℃ 0.0～400.0℃   : 0.7℃ 400.0～800.0℃ : 0.8℃	采用ITS-90溫標   精度中不包含引線電阻和三線,四線 測量時引線電阻不匹配引入的誤差
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.3℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.8℃ 100.0～300.0℃ : 0.9℃ 300.0～630.0℃ : 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.4℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃
	Cu10	-100.0°C～260.0°C		1.8℃
	Cu50	-50.0°C～150.0°C		0.7℃
脈沖計數 PULSE	100000 cycles	1～100000cycles	1cycle	±2個字	參考頻率相關指標
開關量測量 SWITCH		CLOSE / OPEN			約1mA激勵 短路顯示CLOSE， 開路顯示OPEN； 閾值大約為200~300Ω
回路供電 LOOP	24 V			10%	短路保護 最大電流：22 mA 最大輸入電壓：30 V 直流 輸出電阻：250Ω標稱值


其它特性：
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。
l 測量速率：2次/秒
l 共模抑制：50Hz /60Hz>120分貝，串模抑制：50Hz/60Hz>60分貝
l 溫度系數：0.1 ×基本精度/℃  （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
l V、Ω、Hz輸入端子間和COM端子間施加最大電壓：30Vpk
l mA端子最大電流：100mA。 mA端子輸入保護：100mA/250V快熔
l 內置有可選的250 ?  HART回路電阻，而無需單獨攜帶負載電阻



模擬輸出功能  [適用于校準后一年內、23℃±5℃、20～70%RH、精度= ±（%設定值+量程%）]

輸出功能	量程	輸出范圍	分辨力	準確度		備     注
直流電壓 DCV	100mV	-10.000～110.000mV	1μV	0.01+0.01		最大輸出電流0.5mA
	1V	-0.10000～1.10000V	10μV	0.01+0.01		最大輸出電流2mA
	10V	-1.0000～11.0000V	0.1mV	0.01+0.01		最大輸出電流5mA
直流電流 DCmA	30mA	0.000～33.000mA	1μA	0.01+0.01		在33 mA時， 最大負載1KΩ電阻 模擬變送器時， 外部供電5～28V
歐姆 OHM	400Ω	0.00～400.00Ω	0.01Ω	0.01+0.01		激勵電流為±0.5~3mA 激勵電流為±0.1~0.5mA時，加0.1Ω附加誤差 精度不包含引線電阻
	4KΩ	0.0000～4.0000 KΩ	0.1Ω	0.01+0.01		±0.05~0.3mA激勵電流，精度中不包含引線電阻
熱電偶 TC	R*	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	采用ITS-90溫標   精度中不包含冷端補償?shù)恼`差
	S*	0°C～1767°C
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B*	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	L	-200.0°C～900.0°C	0.1°C	-200.0～0.0℃ 0.0～900.0℃	0.7℃ 0.5℃
	U	-200.0°C～600.0°C	0.1°C	-200.0～0.0℃ 0.0～600.0℃	0.7℃ 0.5℃
熱電阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	采用ITS-90溫標   Pt100、Cu50、Cu10激勵電流為： ±0.5~3mA 激勵電流為： ±0.1~0.5mA時，加0.5℃附加誤差   Pt200、Pt500、Pt1000激勵電流為±0.05~0.3mA 精度中不包含引線電阻
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	Cu10	-10.0°C～250.0°C		1.8℃
	Cu50	-50.0°C～150.0°C		0.6℃
頻率 FREQ	100Hz	1.00 Hz ~110.00Hz	0.01Hz	±2個字		1～11 Vp-p方波電平準確度 ±5％讀數+0.5V 50%占空比 負載>100KΩ
	1KHz	0.100 KHz ~1.100KHz	1Hz	±2個字
	10KHz	1.0KHz~11.0KHz	0. 1KHz	±2個字
	50KHz	10KHz~50KHz	2KHz	±5個字
	CPM	60～1200 CPM	1CPM	±2CPM
脈沖輸出 PULSE	100Hz	1～100000cycles	1cyc	±2個字		參考頻率相關指標
	1KHz
	10KHz
開關量 SWITCH	100Hz	1.00Hz～110.00Hz	0.01Hz	±2個字		參考頻率相關指標 場效應管開關 最大開關電流電壓/電流：+28 V/50mA
	1KHz	0.100KHz～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
	50KHz	10KHz~50KHz	2KHz



其它特性：
l 溫度系數：0.1 × 基本精度 / ℃   （溫度范圍<18℃ 或 >28℃）
l 內部溫度補償傳感器RJC，測溫范圍 -10～50C，補償誤差 ±0. 5℃。
l 輸出端子間與地間施加最大電壓：30Vpk
l 最大輸出電流：約25mA
l 熱電偶的R、S、B分度在手動補償時溫度設置有效范圍為0～50C。

輸入測量和模擬輸出壓力功能

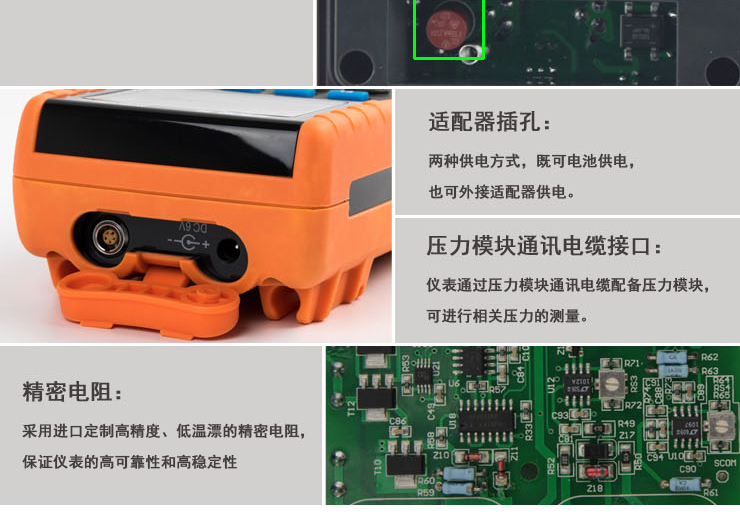

壓力 PRESS	范圍及精度	分辨力	可配用VPM系列的壓力模塊，提供了用于表壓、真空壓力、絕對壓力和高壓的模塊；有關詳細技術指標，請參閱相關的壓力模塊技術資料
	視壓力模塊而定	五位數字顯示
