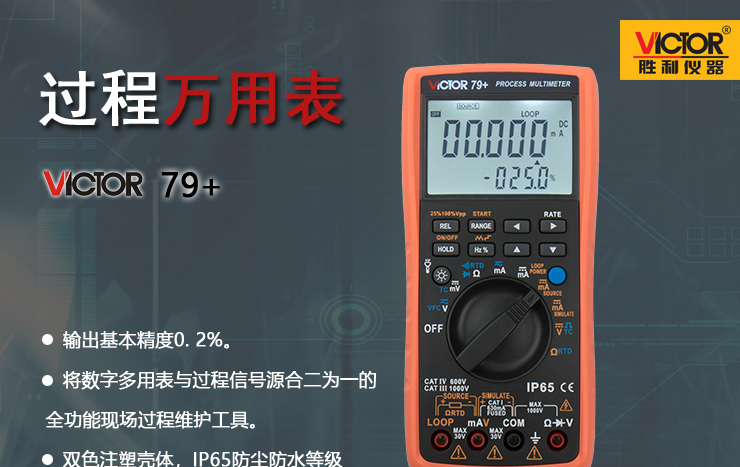

VICTOR 79+ 過程萬用表是一款將數字萬用表與過程信號源合二為一的工業級現場過程維護工具。該過程萬用表在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。

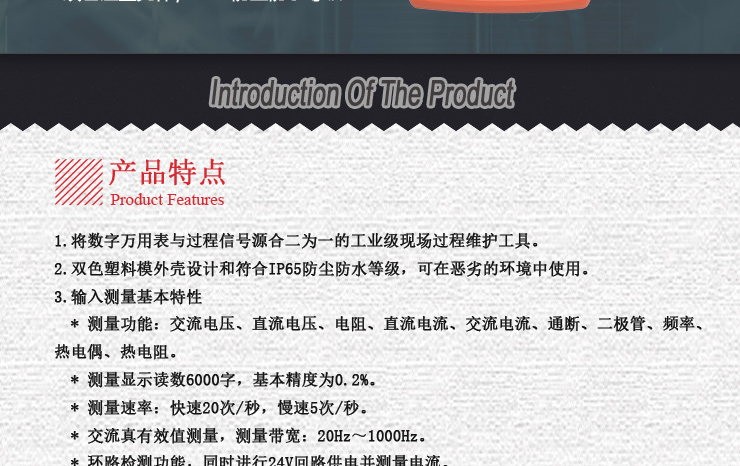

產品基本特性

1. 將數字萬用表與過程信號源合二為一的工業級現場過程維護工具。

2. 雙色塑料模外殼設計和符合IP65防塵防水等級，可在惡劣的環境中使用。

3. 輸入測量基本特性

* 測量功能：交流電壓、直流電壓、電阻、直流電流、交流電流、通斷、二極管、頻率、熱電偶、熱電阻。

* 測量顯示讀數6000字，基本精度為0.2%。

* 測量速率：快速20次/秒，慢速5次/秒。

* 交流真有效值測量，測量帶寬：20Hz～1000Hz。

* 環路檢測功能，同時進行24V回路供電并測量電流。

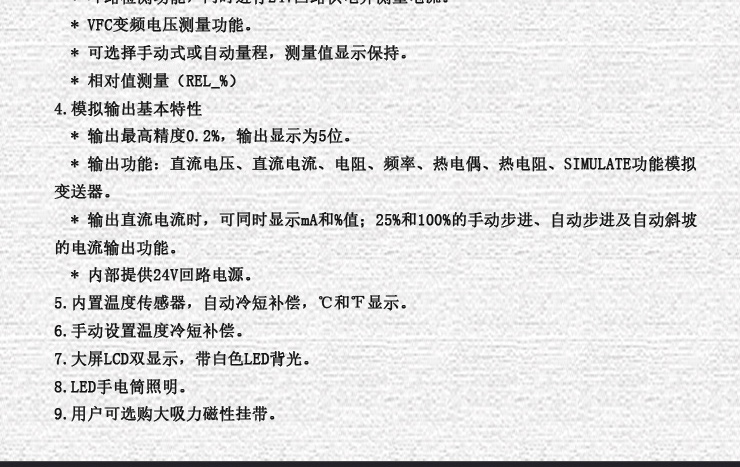

* VFC變頻電壓測量功能。

* 可選擇手動式或自動量程，測量值顯示保持。

* 相對值測量（REL_%）

4. 模擬輸出基本特性

* 輸出最高精度0.2%，輸出顯示為5位。

* 輸出功能：直流電壓、直流電流、電阻、頻率、熱電偶、熱電阻、SIMULATE功能模擬變送器。

* 輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能。

* 內部提供24V回路電源。

5. 內置溫度傳感器，自動冷短補償，℃和℉顯示。

6. 手動設置溫度冷短補償。

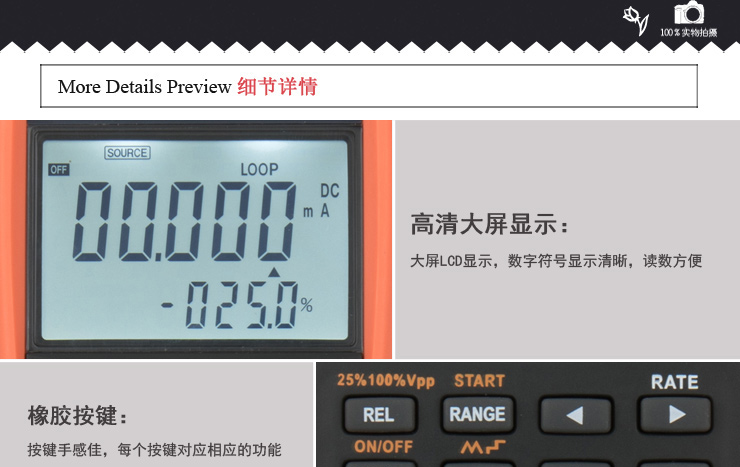

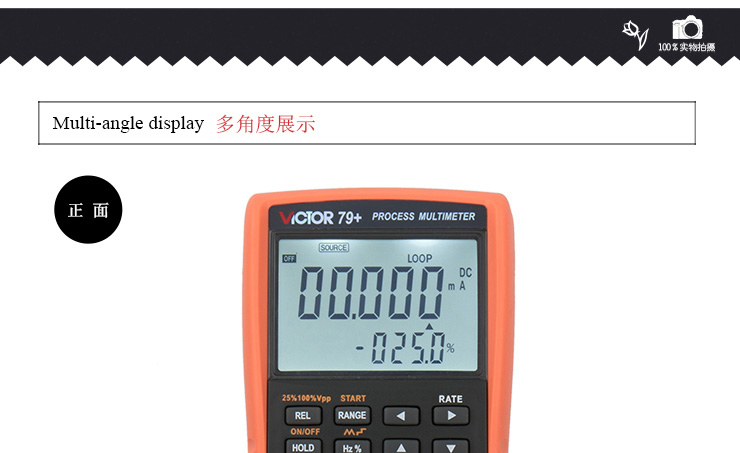

7. 大屏LCD雙顯示，帶白色LED背光。

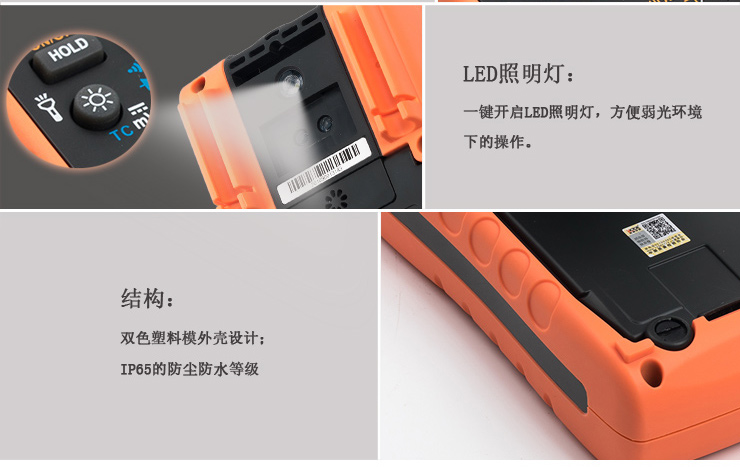

8. LED手電筒照明。

9. 用戶可選購大吸力磁性掛帶。


產品基本功能及性能（技術指標）
輸入測量功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]

測量功能	量程	測量范圍	分辨力	精    度	說    明
直流電壓 DCV	60mV	-60.00～60.00mV	0.01mV	0.2%+4	輸入電阻：約100MΩ
	600mV	-600.0～600.0mV	0.1mV	0.2%+4
	6V	-6.000～6.000V	0.001V	0.2%+4	輸入電阻：約10MΩ
	60V	-60.00～60.00V	0.01V	0.2%+4
	600V	-600.0～600.0V	0.1V	0.2%+4
	1000V	-1000～1000V	1V	0.2%+4
交流電壓 ACV	6V	0.000～6.000V	0.001V	0.5%+40(<400Hz） 5%+40(>400Hz）	輸入電阻：約10MΩ <100pF   精度適用于5～110%量程 20Hz～1kHz
	60V	0.00～60.00V	0.01V	0.5%+4
	600V	0.0～600.0V	0.1V	0.5%+4
交流電壓 VAF	600V	0.0～600.0V	0.1V	4%+4	20Hz～440Hz
直流電流 DCI	60mA	-60.00～60.00mA	0.01mA	0.2%+5	電壓降：＜1.8 mV/mA
	600mA	-600.0～600.0mA	0.1mA	0.2%+5
交流電流 ACI	60mA	0.00～60.00mA	0.01mA	0.5%+10	電壓降：＜1.8 mV/mA
	600mA	0.0～600.0mA	0.1mA	0.5%+10
電阻 OHM	600Ω	0～600.0Ω	0.1Ω	0.2%+4	測量方式：兩線電阻 2W   測試電流：＜0.8mA   開路電壓：＜2.1V
	6kΩ	0～6.000kΩ	0.001kΩ	0.2%+4
	60kΩ	0～60.00kΩ	0.01kΩ	0.2%+4
	600kΩ	0～600.0kΩ	0.1kΩ	0.5%+4
	6MΩ	0～6.000 MΩ	0.001MΩ	1%+4
	60MΩ	0～60.00 MΩ	0.01MΩ	1%+4
頻率	10Hz	0～9.9999Hz	0.0001Hz	0.02%+4
	100Hz	0～99.999Hz	0.001Hz	0.02%+4
	1000Hz	0～999.99Hz	0.01Hz	0.02%+4
	10kHz	0～9.9999kHz	0.0001kHz	0.02%+4
	100kHz
占空比		10%～90%	0.1%	1%
二極管	2V		0.0001V	1%+10	測量電流約0.8mA 開路電壓約2.1 V
通斷測試	600Ω		0.1Ω	≤50ΩBB	測量電流約0.8mA 開路電壓約2.1 V 約小于50Ω短路報警
熱電偶  TC	R	0～1760°C	1°C	0.5%+3°C (≤100 °C)   0.5%+2°C (＞100°C)	采用ITS-90溫標   精度中不包含冷端補償的誤差   精度不包括溫度傳感器探頭精度及熱電勢影響
	S	0～1760°C
	B	600～1800°C
	K	-200～1350°C		0.5%+2°C (≤-100°C)   0.5%+1°C (＞-100°C)
	E	-200～700°C
	J	-200～950°C
	T	-200～400°C
	N	-200～1300°C
熱電阻  RTD	Cu50	-50～150°C	1°C	0.5%+3°C	采用Pt100-385溫標 測量電流約0.8mA 開路電壓約2.1 V 精度不包括溫度傳感器探頭精度及引線電阻
	Pt100	-200～850°C
	Pt1000	-200～800°C


























































模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]

功能	量程	輸出設定范圍	分辨力	準確度	備     注
直流電壓 DCV	100mV	-10.00～110.00mV	10μV	0.2%+4	最大輸出電流0.5mA 輸出電阻：XXXmΩ
	1000mV	-100.0～1100.0mV	100μV	0.2%+4	最大輸出電流2mA 輸出電阻：XXXmΩ
	10V	-1.000～11.000V	1mV	0.2%+4	最大輸出電流5mA 輸出電阻：XXXmΩ
直流電流 DCI	30mA	0.000～33.000mA	0.001mA	0.2%+4	20mA最大負載1kΩ 30mA最大負載600Ω 模擬變送器時，外部回路供電5～28V
模擬變送器 SIMULATE	-30mA	0.000～-33.000mA	0.001mA
回路電源 LOOP	24V			±10%	最大輸出電流35mA
電阻 OHM	400Ω	0.0Ω～400.0Ω	0.1Ω	0.2%+4	激勵電流為±0.5～3mA  最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差 精度不包含引線電阻
熱電偶 TC	R	0°C～1767°C	1°C	0.2%+3°C（≤100℃） 0.2%+2°C（＞100℃）	采用ITS-90溫標   精度中不包含冷端補償的誤差   精度不包括溫度傳感器探頭精度及熱電勢影響
	S	0°C～1767°C
	B	600°C～1820°C
	K	-200.0°C～1372.0°C	0.1°C	0.2%+2°C（≤-100℃） 0.2%+1°C（＞-100℃）
	E	-200.0°C～1000.0°C
	J	-200.0°C～1200.0°C
	T	-250.0°C～400.0°C
	N	-200.0°C～1300.0°C
熱電阻 RTD	PT100	-0200.0～0850.0	0.1°C	0.2%+0.6°C	采用Pt100-385溫標 ±1mA激勵電流 精度不包括溫度傳感器探頭精度及引線電阻
	Cu50	-050.0～150.0
頻率	100Hz	1.0Hz～110.0Hz	0.1Hz	0.2%+2	矩形波50%占空比 1～11Vp-p，默認5V
	1kHz	0.100kHz～1.100kHz	1Hz	0.2%+2
	10kHz	1.0kHz～11.0kHz	0.1kHz	0.2%+2
