VICTOR 4110D三通道直流電阻測試儀又名工頻接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表。它采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。儀表測試精準、快速、簡捷、穩定可靠等特點。
VICTOR 4110D三通道直流電阻測試儀輸出開路額定電壓27V，最大短路電流可達20A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲500組數據，電阻測量范圍：0.1uΩ～5000Ω。可通過熱敏打印機打印，U盤和上位機電腦軟件導出測量數據。
量程與精度

測量電流	測量范圍	精度	分辨率
20A	0.0001~1.0000mΩ	±0.2%FS±10dgt	0.1uΩ
	1.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
10A	0.0001~1.0000mΩ	±0.2%FS±10dgt	0.1uΩ
	1.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
5A	0.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~5.000Ω	±0.2%FS±10dgt	0.001Ω
2A	0.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
0.5A	0.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
	10.01~50.00Ω	±0.2%FS±10dgt	0.01Ω
0.2A	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
	10.01~100.00Ω	±0.2%FS±10dgt	0.01Ω
	100.1~1000.0Ω	±0.25%FS±15dgt	0.1Ω
	1001~5000Ω	±0.3%FS±20dgt	1Ω
溫度特性：使用溫度范圍內加上測試精度×0.1/℃。(18℃到28℃以外) 例如8℃時： ±0.2%FS±10dgt(基本精度) + 0.1×10(溫差)×（0.2%FS+10dgt） = ±0.4%FS±20dgt


技術指標

功    能	主要用于測量變壓器直流電阻、互感器繞組電阻、地網連接導通性、電纜的導線電阻，開關、接插件、繼電器的接觸電阻、線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，接觸電阻測試等。
電阻量程	0.1uΩ-5000Ω
電    源	AC 220V 10A (50Hz)
額定測量功率	1200W
背    光	可調節背光亮度
測量方式	四線測試
短路電流輸出	0.2A、0.5A、2A、5A、10A、20A(6檔設置)
短路最大電流	DC  20A±10%
空載最大電壓	DC  27V±15%

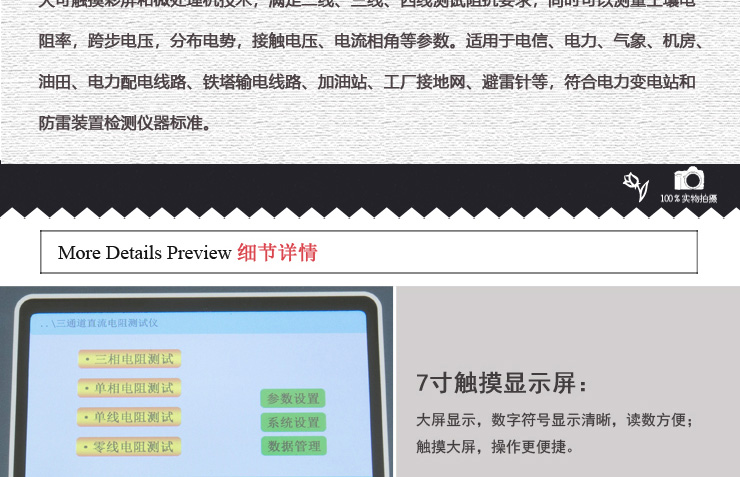

顯示屏幕	7英寸觸控彩屏
過載保護	有
自動放電	有

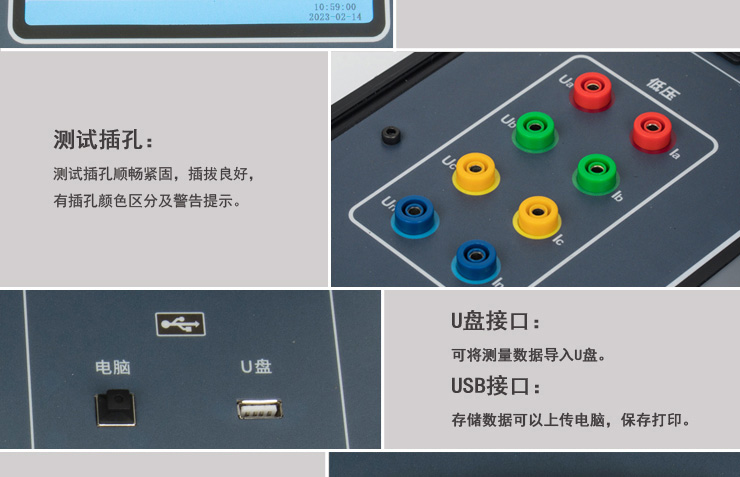

U盤接口	可拷貝保存數據
USB接口	具有USB接口，可連接上位機查閱數據
測量指示	測量進度顯示，測量實時顯示
儀表尺寸	長寬高：400mm×300mm×210mm

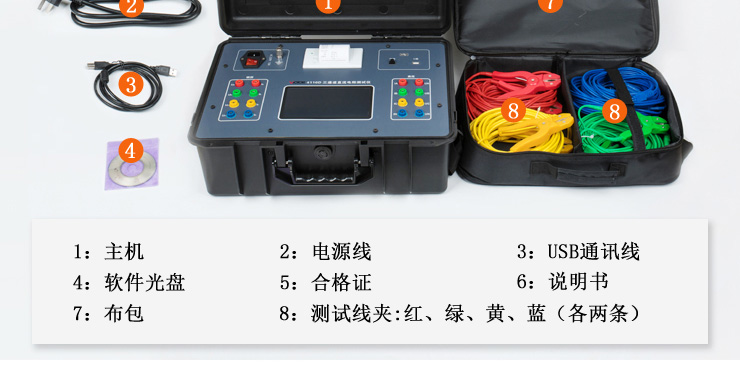

標準測試線長	4條（紅色5m，藍色5m，黃色5m，綠色5m各2條）

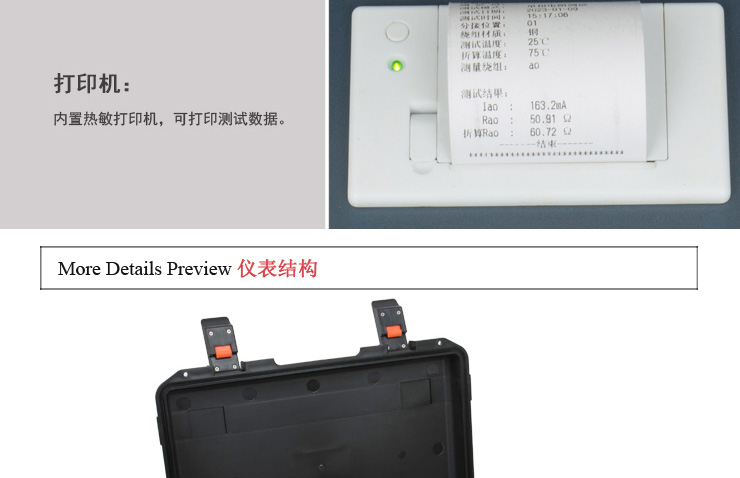

打印	內置熱敏打印機
打印紙規格	57*40mm
數據存儲	500組測量數據存儲
數據查閱	有
溢出顯示	超量程溢出功能：“OL”符號顯示
功   耗	待機：≤110W  / 測量：≤1500W
質    量	儀表：7 kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
絕緣電阻	10MΩ以上(電路與外殼之間500V)
耐    壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61010-4-3，無線頻率電磁場≤1V/m
適合安規	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
