產品名稱：VICTOR 189A智能手持萬用表
- 概況與特性
- 技術指標
- 附件及選件
- 資料

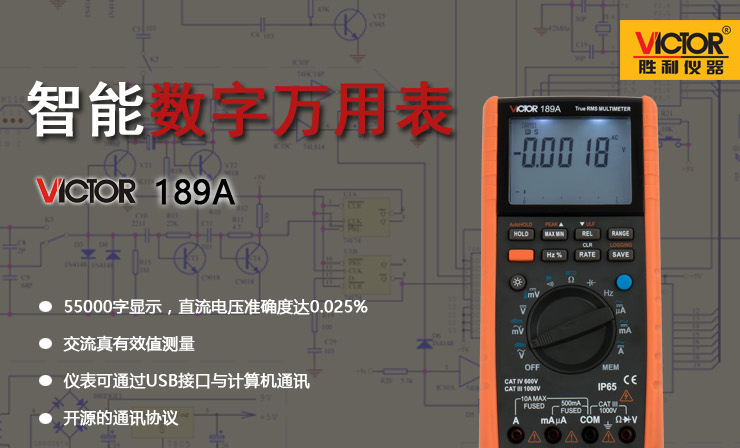

VICTOR 189A是一款可通過設備驅動軟件實現對儀器的遠地控制的智能手持?jǐn)?shù)字萬用表
技術指標
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 精 度 | 說 明 |
|
直流電壓 DCV |
50mV | -55.000mV～55.000mV | 0.001mV | 0.1%+10 | 輸入電阻：100MΩ |
| 500mV | -550.00mV～550.00mV | 0.01mV | 0.025%+5 | ||
| 5V | -5.5000V～5.5000V | 0.0001V | 0.025%+5 | 輸入電阻：10MΩ | |
| 50V | -55.000V～55.000V | 0.001V | 0.03%+5 | ||
| 500V | -550.00V～550.00V | 0.01V | 0.1%+5 | ||
| 1000V | -1000.0V～1000.0V | 0.1V | 0.1%+5 | ||
|
歐姆 OHM |
50Ω | 0～55.000Ω | 0.001Ω | 0.5%+20 |
測試電流：＜250uA 開路電壓：＜2.5V |
| 500Ω | 0～550.00Ω | 0.01Ω | 0.05%+10 | ||
| 5KΩ | 0～5.5000KΩ | 0.0001KΩ | 0.05%+5 | ||
| 50KΩ | 0～55.000KΩ | 0.001KΩ | 0.05%+5 | ||
| 500KΩ | 0～550.00KΩ | 0.01KΩ | 0.05%+5 | ||
| 5MΩ | 0～5.5000 MΩ | 0.0001 MΩ | 0.2%+5 | ||
| 50MΩ | 0～55.000 MΩ | 0.001 MΩ | 2%+10 | ||
|
直流電流 DCI |
500uA | -550.00uA～550.00uA | 0.01 uA | 0.15%+20 |
Voltage Drop 103uV/uA 響應時間≤1S |
| 5000uA | -5500.0uA～5500.0uA | 0.1 uA | 0.15%+10 | ||
| 50mA | -55.000mA～55.000mA | 0.001mA | 0.15%+20 |
Voltage Drop ＜1.8 mV/mA 響應時間：≤1S |
|
| 500mA | -500.00mA～500.00mA | 0.01 mA | 0.15%+10 | ||
| 5A | -5.5000 A～5.5000 A | 0.0001 A | 0.5%+10 |
Voltage Drop ＜0.04 V/A 響應時間：≤1S |
|
| 10A | -10.000 A～10.000 A | 0.001 A | 0.5%+10 | ||
|
頻率 FREQ |
10Hz | 0～9.9999Hz | 0.0001Hz | 0.02%+4 | |
| 100Hz | 0～99.999Hz | 0.001Hz | 0.02%+4 | ||
| 1000Hz | 0～999.99Hz | 0.01Hz | 0.02%+4 | ||
| 10kHz | 0～9.9999kHz | 0.0001kHz | 0.02%+4 | ||
| 100kHz | 0～99.999kHz | 0.001kHz | 0.02%+4 | ||
|
占空比 DUTY |
0.1%～99% | 0.1% | 1% | ||
| 二極管DIODE | 2V | 0.0001V | 1%+10 | ||
|
通斷測試 COUNT |
500Ω | 0.1Ω | ≤50ΩBB | ||
|
電容 CAP |
10nF | 0～11.00nF | 0.01nF | 5%+50 | |
| 100nF | 0～110.0nF | 0.1nF | 5%+5 | ||
| 1000nF | 0～1100nF | 1nF | 5%+5 | ||
| 10µF | 0～11.00µF | 0.01uF | 5%+5 | ||
| 100µF | 0～110.0µF | 0.1uF | 5%+5 | ||
| 1000µF | 0～1100µF | 1uF | 5%+50 | ||
| 10mF | 0～11.00mF | 0.01mF | 5%+50 | ||
| 100mF | 0～110.0mF | 0.1mF | 5%+50 | ||
|
熱電偶 TC |
K | -200.0～1360.0 | 0.1°C | 0.5%+5 | |
|
熱電阻 RTD |
PT100 | -200.0～850.0 | 0.1°C | 0.5%+5 |
| 測量功能 | 量程 | 測量范圍 | 分辨力 | 準確度 | 備 注 | |||||
| 20Hz～45Hz | 45Hz～65Hz | 65Hz～1KHz | 1KHz～10KHz | 10KHz～20KHz | 20KHz～50KHz | |||||
|
交流電壓 ACV |
5V | 0～5.5000V | 0.0001V | 2%+80 | 0.5%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 |
輸入阻抗 10MΩ / 50pF 響應時間≤2S |
| 50V | 0～55.000V | 0.001V | 2%+80 | 0.5%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | ||
| 500V | 0～550.00V | 0.01V | 2%+80 | 0.5%+30 | 0.7%+30 | ----- | ----- | ----- | ||
| 1000V | 0～760.0V | 0.1V | 2%+80 | 0.5%+30 | 0.7%+30 | ----- | ----- | ----- | ||
|
交流毫伏 ACmV |
50mV | 0～55.000mV | 0.001mV | 2%+80 | 0.7%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | |
| 500mV | 0～550.00mV | 0.01mV | 2%+80 | 0.7%+30 | 0.7%+30 | 2%+30 | 3%+60 | 5%+100 | ||
|
交流電流 ACA |
10A | 0～10.000A | 0.001 A | 2%+40 | 1.5%+20 | 3%+80 | ----- | ----- |
Voltage Drop ＜0.1 V/A 響應時間≤3S |
|
| 5A | 0～5.5000A | 0.0001 A | 2%+40 | 1%+20 | 3%+80 | ----- | ----- | |||
|
交流毫安 ACmA |
50mA | 0～55.000mA | 0.001mA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- |
Voltage Drop ＜4 mV/mA 響應時間≤3S |
|
| 500mA | 0～500.00mA | 0.01 mA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- | |||
|
交流微安 ACuA |
500uA | 0～550.00uA | 0.01uA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- |
Voltage Drop 0.11 mVuA 響應時間≤3S |
|
| 5000uA | 0～5500.0uA | 0.1uA | 1.5%+80 | 0.5%+30 | 1%+30 | 2%+60 | ----- | |||
| ULF | 2%+100 |
2%+60 (4) -6%-80 |
----- | ----- | ||||||
說明 ：① <20kHz適用于5～110%量程，≥20kHz適用于10～110%量程。
② 50mV、500mV、1000V量程適用于10～110%量程。
③ 交流波峰因數在滿標度時可達3.0。
④ 量程規格從200Hz的-2%呈線性增加到440Hz的-6%。量程限制為440 Hz。量程規格從200Hz的-2%呈線性增加到440Hz的-6%。量程限制為440 Hz。
其它特性：
l DCV測量
共模抑制：50Hz / 60Hz ≥ 80分貝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 40分貝
l 內部溫度補償傳感器，測溫范圍：-10～50°C，補償誤差£±0.5℃，補償時間為每10秒1次。
l 溫度系數：0.1 × 基本精度 / ℃（溫度范圍<18℃ 或 >28℃）

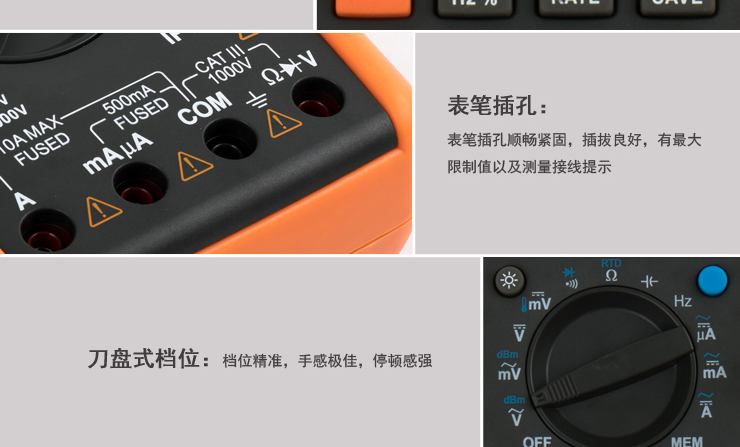

l V、Ω、Hz輸入端子間和地間施加最大電壓：1000VDC / ACrms

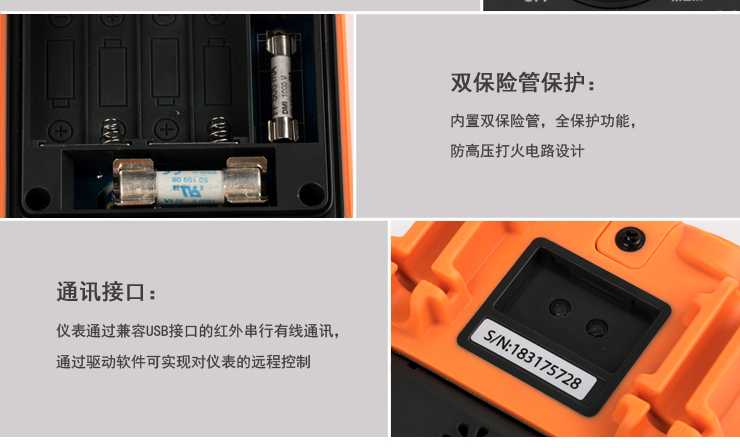

mA輸入端有保險絲保護：500mA / 250V快熔
10 A端有保險絲保護：11A / 250V快熔
一般特性：
1、工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
2、工作海拔：0～2000m。
3、儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
4、儲存海拔：0～10000m。
5、電氣安全：EN61010-1：2001
CAT. Ⅲ (最高電壓：AC/DC1000V)
CAT. Ⅳ (最高電壓：AC/DC600V)
耐電壓：端子和外殼之間 AC6880V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
6、電磁兼容性（EMC）：EN61326-1：2006
7、震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。

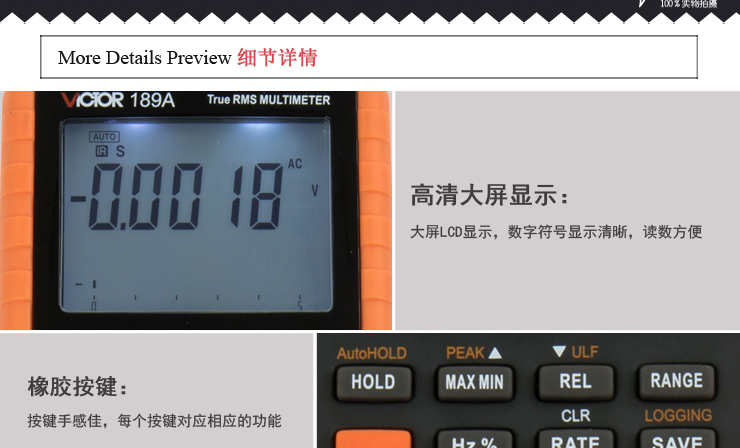

8、儀表顯示及按鍵
段碼LCD 顯示：36.3×68.0mm
采用矽橡膠按鍵
9、儀表供電：
4×1.5V AAA堿性電池供電
10、尺寸及重量
180（L）× 90（W）× 47（D）mm ，約500g

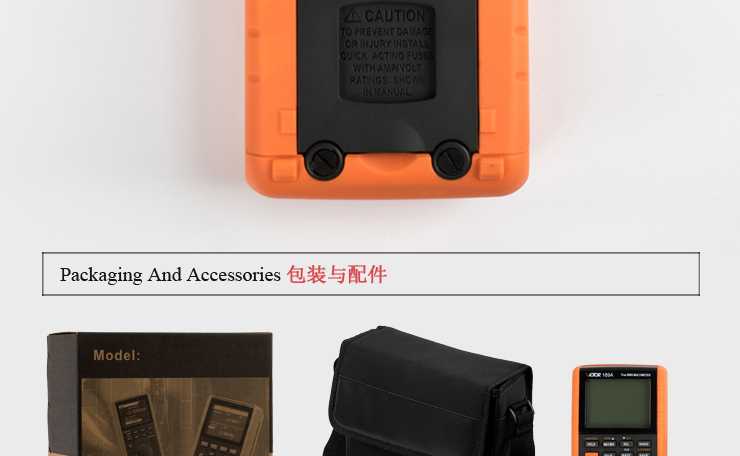

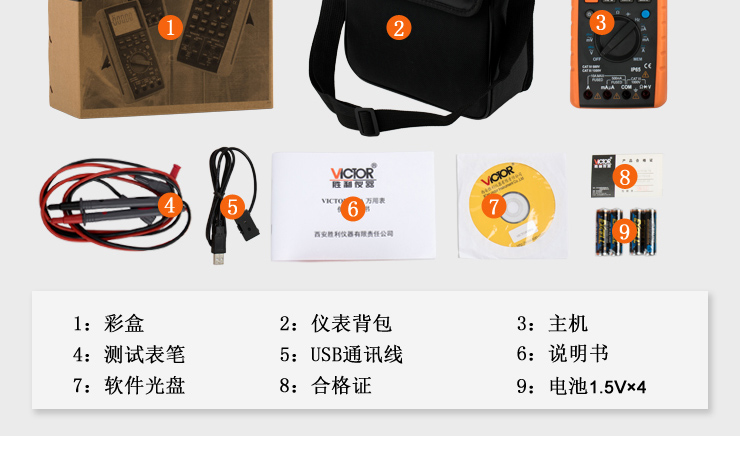

11、標準配件
* 測試表筆（H00005） 1付
* 1.5V AA堿性電池 4節
* 產品快速指南 1本
* 產品光盤 1本
